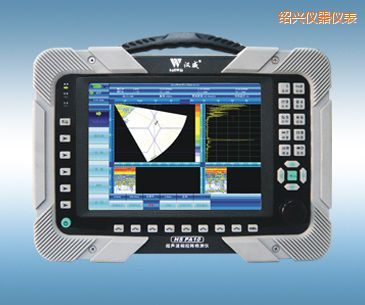

相控陣超聲波檢測儀HS PA10 特點優點：

● 圖像分辨率高（1024×768像素，圖像顯示更細膩，超聲波探傷儀使用視頻，缺陷定位、定量精度更高）

● 高達60Hz 扇形顯示刷新率，圖形動態效果更佳

● 同步發射接收，實時A、C、D、S、L記錄成像

● 全角度的DAC曲線，不限點數的DAC曲線制作及補償功能

● 延時線精度1ns，超聲波探傷儀應用，聚焦性能更好，全程動態聚焦

● 發射電壓最高達300V（大功率發射強度領先國內外產品）

● 高增益調節范圍（數字增益30dB，模擬增益80dB）

● 具備高度閘門、聲程閘門自動報警功能，缺陷判別更快捷

● 支持模塊擴展，數字超聲波探傷儀型號，可擴展4對TOFD通道及PE多通道

● 具備多種工件檢測模擬功能

（適用于平板焊縫、“T”型焊縫、角接焊縫、管道焊縫、鍛件、板材等工件檢測）

● 支持編碼器全程掃查記錄

● 重量輕，體積小，超聲波探傷儀工作原理，攜帶方便，外型美觀

相控陣超聲波檢測儀HS PA10 技術參數：

顯示屏尺寸：8.4英寸

顯示屏分辯率：1024×768

數據存儲：內部16GB ，武漢中科漢威官網，外接USB存儲

擴展接口：USB2.0×4，超聲波探傷儀翻譯，10M/100M LAN×1，VGA×1

供電方式：24V交流適配器，邯鄲超聲波探傷儀，14.8V鋰電池

工作時間：4小時

重量：4.8Kg

尺寸：300×215×123（mm）

編碼器接口：+5V TTL電平

掃查圖像：A/C/D/S/L

系統帶寬：0.5-15MHz（-3dB）

數字化頻率：105MHz  10bit

重復頻率：1.6KHz-4.6KHz

S掃刷新率：最高可達60Hz

延時線精度：1ns

DAC：不限點

TCG：不限點

檢波方式：正檢波，北京鋼結構探傷公司，負檢波，全檢波，射頻波

發射延時范圍：0-20us

接收延時范圍：0-20us

發射電壓：50V-300V

脈沖寬度：30ns-1000ns，葫蘆島超聲波探傷儀，（步進10ns）

脈沖激發方式：負方波

增益范圍：模擬增益0--80 dB，數字增益0--30 dB

增益步進：模擬增益 0.1 dB，數字增益 6 dB

聚焦：發射單點聚焦，超聲波探傷等級，接收動態聚焦

支持?jǐn)U展模式：支持模塊擴展(可擴展4對TOFD通道及PE多通道)
