平?jīng)鰰r代超聲波探傷儀-TUD300-時代儀器

詳細介紹

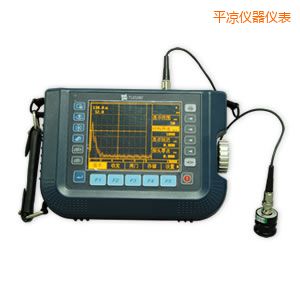

TUD300數字超聲波探傷儀 1 峰值記憶功能； 2 自動增益調節； 3 快速旋鈕調節操作方便； 4 重復發射率高達1KHZ； 5 有B掃描功能； 6 具有10個獨立探傷通道； 7 超高采樣率，射頻波形細節盡現； 8 屏幕刷新頻率高達60HZ無延遲，經超聲波探傷儀，無拖影，快速捕捉傷波； 9 軟件通過通訊接口在線升級； 10 可存儲、刪除高達300幅A掃圖形及參數和30000個厚度值； 11 利用標準試塊DAC曲線自動生成； 12 具有獨立的雙閘門設置和報警功能； 13 可以在單探頭、雙探頭及透射三種探傷工作方式之間任意切換； 14 探頭阻尼通過菜單選擇在50、150、400之間切換； 15 具有線性抑制功能，鋼管超聲波探傷儀，可抑制為屏高的0%---80%，步距1%； 16 具有屏幕的凍結和解凍功能； 17 具有系統參數的加鎖和解鎖功能； 18 具有存儲圖形、掃描過程回放功能； 19 能夠跟PC機通訊，可以將測量數據和系統設置參數上傳給PC機，利用Windows軟件以便生成探傷報告、打印等； 20 高亮度EL圖形點陣顯示，無視角、陽光影響； 21 大容量鋰離子電池、無記憶性，超聲波探傷儀功率，連續工作8小時； 22 探頭自動校準； 23 探頭角度和K值兩種輸入方式； 24 缺陷當量計算

技術指標：

1.測量范圍：2.5～5000(鋼縱波) 2.工作頻率(MHz)：0.2～15MHZ（低頻0.2-1MHz，中頻0.5-4MHz，高頻3-15MHz可選） 3.增益調節：0～110dB; （0.2、0.5、1、2、6、12步距調節，0.0時鎖定） 4.垂直線性誤差：≤3% 5.動態范圍：≥34dB 6.水平線性誤差：≤0.2% 7.波形顯示： 正半波、負半波、全波和射頻 8.探傷靈敏度余量：≥60dB（2.5MHZ F20/Z20-2） 9.脈沖移位：-20～+3400 us 10.探頭延時：0us～99.99us，分辨率0.01 11.掃描分辨率：0.1mm (2.5～100mm)； 　　　　　　　1mm(100～5000mm)； 12.聲速：1000m/s～9999m/s 13.外形尺寸：240×170×70 14.重量(含電池)：1.47Kg 標準配置： 1.主機　1個、鋰電池2組、 耦合劑1瓶 2.直探頭 　F20　　2.5MHz　(1支) 3.斜探頭　8×9K2　　5MHz　(1支) 4.BNC探頭連電纜　 3A/9V電源適配器、 可選附件：串行通訊電纜（9針）、PC段通訊軟件、串行打印機TP UP-NP
