兩種表面的差異及測量
|
|
噴涂表面
|
機加工表面
|
|
應用
|
表面需噴涂防腐漆層
|
零件配合面
|
|
粗糙度的影響
|
粗糙度差則波峰突出漆層易薄、產生腐蝕點；
粗糙度太好則漆層附著效果差、影響防腐效果。
|
粗糙度差、突出的波峰意味著容易磨損；
粗糙度太好則油膜附著效果差也影響配合效果。
|
|
測量方法
|
對于粗糙度差的表面采用“壓針法”進行量化測量；
對于粗糙度較好的表面采用“針描法”。
|
無壓針法的應用。只有“針描法”。
|
兩種方法的差異
|
壓針法
|
針描法
|
單點測量
通過計算壓針壓入的深度來表示粗糙度（即Rmax值）
測量孤立的多點計算各點深度的絕對平均值
適合粗糙的表面（肉眼即可辨別）
|
線輪廓測量
通過測針的自動滑行將粗糙度曲線描繪下來并進行計算既可獲得這條粗糙度曲線的算術平均值（Ra）也可同時獲得深度值（Rmax）
一次測量不是一個孤點而是一條線
適合較為光滑的表面（肉眼難以辨別）
相對而言測量更為全面和精細
|
代表產品
|
壓針法
|
針描法
|
|
國外某品牌123\223\224 實際上并不是真正意義上的粗糙度儀，免費下載國家標準不符合現行ISO標準中關于粗糙度R（roughness）參數及測量方法的定義
|
時代TIME3220 符合現行ISO標準中關于粗糙度R（roughness）參數及測量方法的定義
|
針描法產品的比較
|
國外某品牌7061
|
時代TIME3220
|
|
1、直量程（即可測深度） 350μm 2、統分辨力（即，對粗糙度曲線描繪的精細度） 滿量程350μm條件下分辨力為32nm（納米）
|
1、直量程（即可測深度） 400μm 2、系統分辨力（即對粗糙度曲線描繪的精細度） 滿量程400μm條件下分辨力為6nm（納米）
|

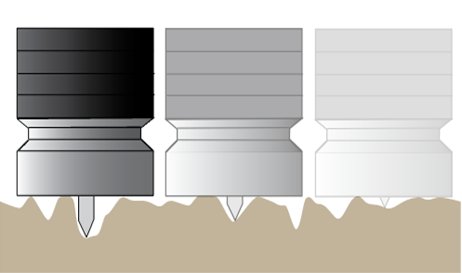

壓針法原理圖

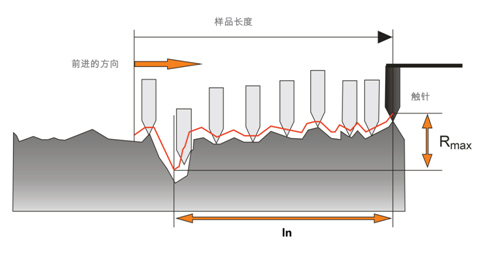

針描法原理圖
特別說明
壓針法和針描法并非簡單的取代關系而是取決于實際工況
打個比方：
如果是紅磚地面或者是水泥地面比較適合使用掃帚清掃；如果是瓷磚地面或者是地板底面，比較適合吸塵器清掃。就鋼板的測量而言針描法是一個合理的應用。
