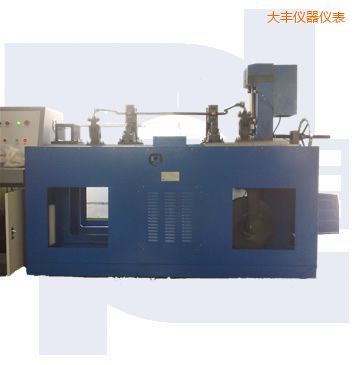

WPJ-20機械式汽車穩定桿疲勞試驗機采用傳統的曲柄連桿機構，，將電機的旋轉運動轉化為直線往復運動, 再由擺動杠桿驅動穩定桿，完成對穩定桿的往復推拉疲勞試驗。除了疲勞試驗以外，在試驗臺上還增加了靜態試驗的測試裝置，穩定桿不用拆卸，旋轉一下位置就可進行性能測試。

主要技術指標

最大試驗力（推拉力）：20kN

試驗工位數：  1個

振幅（擺臂行程即推拉長度）：Max：±100mm   可調

試驗頻率： 1-3HZ

被試驗穩定桿的長度： 600～1500mm可以調整（手動方式）

兩軸之間的安裝距離：  500～1200mm可以調整（手動方式）

被試驗穩定桿的臂長：  150～500mm可以調整（手動方式）

穩定桿的臂長與長度間角度間的長度：0～200mm可以調整（手動方式）

試驗次數計數器容量： 9×10⁹

功能：設置試驗次數自動停機；試件斷裂自動停機；兩端同時加載，即試件的兩個擺臂同時做相反的運動

顯示：數顯或微機顯示試驗次數、試驗頻率、試驗起止時間等。

電源電壓：三相四線制380V，，50Hz



該設備試驗頻率的調整依靠變頻器實現。

振幅調節通過調整滑塊的偏心量，即可調整直線往復運動的距離，

具有X、Y、Z軸三個方向預調節裝置，，即根據穩定桿的長度、臂長、臂長與長度間的角度三個方向可以自由調整。

主機部分具有安全保護網。
