USM Go是GE產品中最輕和最易便攜的超聲波探傷儀。它專門用于石油和天然氣、航空航天、發電和汽車行業中最苛刻的檢測環境下的長時間簡便操作。
規格： LCD
連接器
脈沖發生器 -
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 脈沖模式 |
模擬尖峰標準，單相位可調方波 可選 |
|---|---|
| 脈沖電壓（SQ模式） | 120伏到300伏，以10伏為步進，誤差允許在10％內 |
| 脈沖寬度（SQ模式） | 30ns到500ns，以20ns為步進，誤差允許在10％內 |
| 脈沖振幅（尖峰信號模式） | 低：120伏，高：300伏 |
| 阻尼 | 50或1000歐姆 |
| PRF |
在15赫茲到2000赫茲之間自動優化，金屬線探傷，3種自動調整模式：AutoLow、Auto Med、 AutoHigh - 可選PRF的“幻象波去除”手動控制，從15到2000赫茲 |
接收器
| 范圍 | 縱波最大穿透14016mm鋼板（557英寸） |
|---|---|
| 數字增益 | 動態范圍為 110 dB，其中步進為 0.2 dB |
| 模擬帶寬 | 0.2兆赫 - 20兆赫 |
| 檢波 |
寬帶 1-5兆赫 2, 2.5兆赫 4, 5兆赫 10兆赫 |
閘門
| 獨立閘門 | 2 個閘門（A 和 B），成都超聲波探傷儀，閘門 B 支持通過閘門 A 觸發 | ||||||
|---|---|---|---|---|---|---|---|
| 濾波器 |
|
||||||
| 測量值 |
|
內存
| 容量： | 最大支持16GB的SD卡（標配2GB SD卡） |
|---|---|
| 報告 | JPG或BMP的文件格式報告。UltraMATE兼容的數據記錄文件。 |
環境
| 電池 |
5.5小時 機器上直接充電 使用可選適配器座充充電 比例電池電量計指示剩余的工作時間 |
|---|---|
| 充電器 |
“通用”交流（100-240伏,，50-60赫茲） 符合CCC、CE、UL、CSA和PSE的要求 |
| 尺寸 | 175毫米×111毫米×50毫米 |
| 重量 | 845克（1.87磅），軸承滾子探傷機，含電池 |
依據MIL-STD-810F防護
| 濕熱和濕度（存儲） |
10 個周期：60°C（140°F）到30℃（86°F）時，10小時； 30℃（86°F）到60°C（140°F）時，10小時；過渡 2小時內，507.4 |
||||
|---|---|---|---|---|---|
| 溫度沖擊（存儲） |
3 個周期：-20°C（-4°F）到60°C（140°F）時，4小時； 60°C（140°F）時，超聲波探傷儀頻率，4小時；在5分鐘內過濾， 503.4 程序 II |
||||
| 振動 |
514.5-5 過程 I，附錄 C，圖 6， 常規暴露：每軸1小時 |
||||
| 沖擊 |
每軸6圈，15克，11毫秒半正弦波， 516.5 程序 I |
||||
| 松散貨物（集裝箱運輸） | 514.5 程序 II | ||||
| 運輸?shù)洌ù虬员氵\(yùn)輸） |
516.5 程序 IV, 墜落26點 |
||||
| 操作溫度范圍 | 0°C 到 55°C (32 到 131°F) | ||||
| 存儲溫度范圍 | -20°C 到 60°C (-4 到 140 °F)帶電池，24小時 | ||||
|
防塵/防 水滴 |
符合IEC 529關于IP67分類的規定 | ||||
| 合規性 |
|
接收器
| USM Go AWS選項 | AWS尺寸調整工具，符合AWS D1.1 結構焊接規范 | ||||||
|---|---|---|---|---|---|---|---|
| USM Go Dac選項 |
|
||||||
| USM Go DGS選項 |
DGS尺寸調整工具，混凝土超聲波探傷儀，符合EN 1712
包括新trueDGS技術
|
||||||
| USM Go Dac選項嵌入式數據記錄器選項 | 自定義的線性和網格文件創建 | ||||||
| USM Go方波脈沖選項 |
允許脈沖發生器對參數進行微調,電壓從120V調整到300V,步進為10V, 脈沖寬度可以從30ns到500ns,步進為10ns |
||||||
| USM Go手動PRF和幻象波去除選項 | 允許在15赫茲到2000赫茲之間進行手動PRF優化，步進為5赫茲�；孟驪RF有助于確定低衰減材料中由多次反射引起的反�；夭� |
語言
| 俄語、葡萄牙語、意大利語、波蘭語、捷克語、英語、德語、法語、西班牙語、中文和日文 |
規格如有改動，不另行通知。
特色：
USM Go系列/可升級
現有的USM Go客戶均可訪問USM Go測試儀的所有新功能。
USM Go可以升級，磁粉探傷設備，包括其眾多的特性/功能。特性/功能也可以以后添加。參見以下USM Go系列圖表。
生產率
USM Go測試儀操作直觀，超聲波探傷儀使用說明，因此幾乎不需要花費時間辨別曲線。從使用它的那一刻起，您的生產率就已經提高了！使用成熟的圖形用戶界面（GUI）和創新的操縱桿簡化導航程序，允許單手操作，并快速、準確地調整。其他生產率功能包括：
- 自動校準
- Auto 80
- 同步閘門功能
堅固的結構
- 堅固的模壓橡膠外殼可以承受最惡劣的環境，并顯著減少停機時間。
- IP67浸入測試（P67/IEC529 - 防塵/防淋水，符合IEC529關于IP67分類的規定)
- 墜落測試(514.5 程序 II; 516.5 程序 IV)
- 振動測試(Mil-Std-810F; 514.5-5 程序 I, 附件 C)
人體工程學

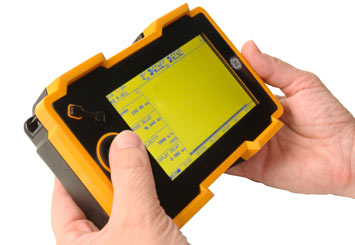

USM Go超聲波便攜式探傷儀符合人體工程學設計，重量輕，體積小，易于在最苛刻的檢測環境中使用。
- 用于難以進入地區時，可以最小化外殼尺寸
- 優化的顯示尺寸，提高可讀性和回波分離，兩個相鄰回波分得開

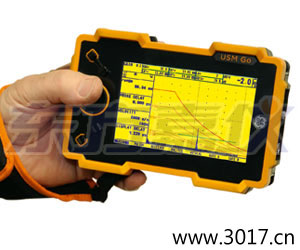

- 安全的單手操作
- 重量輕（850克/1.87鎊）
- 集成支架
- 可使用在普通的攝像機和工業三腳架上
- 主要的控制鍵：增益、自由定義鍵
- “翻轉”功能允許慣用左手和慣用右手的人都可以自如地使用儀器。
- trueDGS®斜射波束傳感器，極大提高EN 583-2的定量能力。
連接性

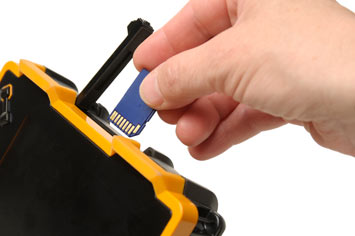

標準的USB連接允許從探傷儀上下載數據，作進一步分析或存儲。該儀器標配2GB的SD記憶卡（最多可支持16GB內存卡）。
報告以JPEG或BMP格式生成，所以不需要專門的閱讀軟件。
簡單的機載數據記錄器收集和保存厚度測量數據。
UT檢測能力
獨有獲得專利的幻象波去除（Phantom echo）指示器選項：由于脈沖往復回波衰減低和脈沖重復頻率過高，回波會在屏幕上閃爍。
如需詳細信息，請參見應用部分
應用：
USM Go旨在提供缺陷檢測，用于各個行業和過程頻譜，如航空航天、發電和汽車行業，以及石油和天然氣行業。

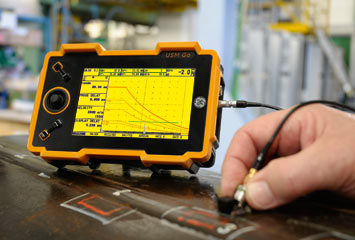

焊縫檢驗
-
三角函數預測
- 計算表面到反射體的深度、幅值和聲程
- 曲率校正（校正徑向檢測時的投影位置）
- 彩色路徑（在設置好壁厚后，系統會自動根據探頭角度和工件厚度分出一次波區域，二次波區域，三次波區域等，不同區域有不同的背景顏色）
-
AWS
- 依據AWSD1.1結構焊接標準代碼自動評級
-
DAC
可以依據EN ISO 17640、11666和23279調整三條曲線的dB值
-
DGS
- 可以依據EN 1712調整大小
-
trueDGS®
- 依據EN 583-2，顯著提高尺寸調整能力

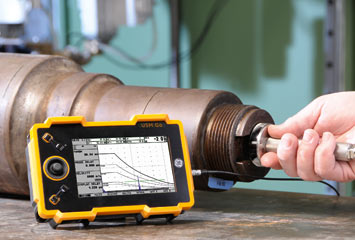

鍛件
- 手動PRF調整
- 幻象波（Phantom echo）去除
- DGS
- 底面回波衰減器
復合材料
- 射頻顯示
- A門電路回波觸發的2門電路與B-啟動
- 用于120dB/μs高衰減材料的TCG校準
鋼軌
- 高PRF（高達2000赫茲）
- 重量輕（850克/1.87鎊）
- 尺寸小，符合人體工程學
- 附件(符合人體工程學的套件：手腕附件、胸前附件、肩帶）。
