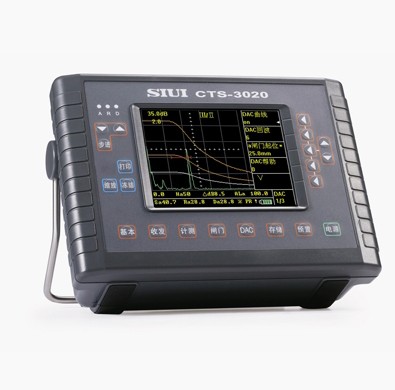

項 目

單 位

技 術 數 據

衰減器誤差

dB

每12dB±1dB

垂直線性誤差

%

≤3

動態范圍

dB

≥30

探傷靈敏度余量

dB

≥63

遠區分辨力

dB

≥26

水平線性誤差

%

≤0.5

電噪聲電平

%

≤20（1～4MHz）

工作頻率范圍

MHz

0.5 ～ 15，超聲波探傷，分1 ～ 4 / 0.5 ～ 8/2 ～ 15三檔可選

脈沖重復頻率

分10檔可調
探測范圍≤1500mm時，超聲探傷儀原理，約20Hz ～ 500Hz
探測范圍＞1500mm時，約20Hz ～ 200Hz

薄板分辨力

mm

≤3（5C10N 探頭）

測量分辨力

mm

0.1

探測范圍

mm

0 ～ 6000 (鋼縱波)，tud超聲波探傷儀，連續可調，最小顯示范圍5 mm

脈沖移位

mm

-10 ～ 1000 (鋼縱波)

探頭零點

μs

0 ～ 199.9

材料聲速

m/s

1000 ～ 9999

阻尼

高/低

抑制

%

0 ～ 80

檢波方式

正向、負向、雙向、濾波、射頻（RF）

增益調節

dB

0 ～ 110；分 0.5 / 2 / 6 / 12步進調節

波形比較

可選擇某一時刻的波形作基準波形，實時波形與基準波形同屏顯示

二次波顏色

以不同顏色顯示二次回波的波形

USB接口

2個USB接口，探傷作業，可實現儀器內部存儲數據、數據波形向U盤的轉存，打印探傷報告

打印機

可配用HP-1020、HP-1120、Canon-S100SP打印機

DAC曲線

最多能記錄10個回波參考點并逐段顯示；可改變DAC 3線間dB距離；可以插入回波參考點或?qū)�選定的回波參考點進行修正

TCG曲線

由DAC曲線轉換而來，并根據DAC曲線對回波幅度進行補償，超聲波探傷儀 原理，使不同聲程而大小相同的人工反射體的回波幅度一致

數據存儲器

500組數據集，吉林超聲波探傷儀，包括探傷狀態參量、回波圖形、DAC 曲線和備注信息等

監視閘門

2個獨立的測量閘門，B閘門可設定為界面波跟蹤閘門模式

報警信號

聲光報警（內接蜂鳴器和面板LED發光二極管）

測量點選擇

閘門內最高波的峰值或第1回波的前沿

回波評價

聲程、水平距離、垂直距離、幅值、dB差值顯示

A型回波凍結

凍結探傷畫面

縮放

選擇正常和放大兩種顯示模式

峰值記憶

可選擇回波峰值記憶顯示，背景峰值波形以不同顏色表示

顯示屏

5.7"高亮度TFT液晶顯示屏, 320×240象素

電源

交流電或電池

電池類型

鋰電池組（7.4V 、7.2Ah）

工作時間

h

≥6 （與背景光亮度有關）

工作電壓

V

6～9 DC (外部電源)；6.0～8.4 (電池)

工作溫度

℃

-10～40

重量

Kg

約1.94（不含電池）

尺寸

mm

260 ×95× 180 (長×寬×高)
