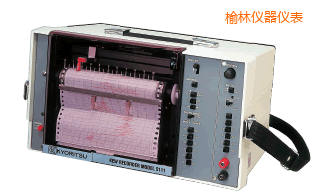

榆林記錄儀-5111-日本共立KYORITSU

產品特點

●輸入感度12量程切換 測試的輸入量程可從10mV至50V間的12個量程中切換 ●記錄紙傳送速度 可從10mm/分至600mm/時的22個量程中切換 ●零設定功能 可在記錄紙的任意處設定零位置 ●事件標志的記入 通過按鈕操作，，可記錄輸入信號中重復的標記 ●外部信號控制 根據外部信號，，可控制傳送記錄紙的On-Off、通過記錄紙傳送時鐘的收送功能可完成數臺的周期傳送

功能描述
名稱	5111	5112
CH數	1	2
記錄方式	光纖筆(紅.黑)
記錄寬度	150mm(用筆間隔5mm,電子限幅器光纖)
輸入電阻	1MΩ 固定 (允許信號源電阻10KΩ 以下)
測試量程	10.20.50.100.200.500mV,1.2.5.10.20.50V/F,S.
精確度	最大刻度值的±0.5%以內(直線性、包括不靈敏區)
記錄紙速度	10.15.20.30.50.60.100.120.200.300.600mm/min&h和EXT(外部脈沖同時發送)
記錄紙	折疊紙 (15mm)
零起點設定用筆	可設定在最大刻度值內的任意位置
額定電源	AC100V±10%,50Hz/60Hz 共通
用筆升降	1.2CH獨立(手動)
機能	記錄紙傳送START/STOP 記錄紙傳送信號輸出 伺服ON/OFF 外部周期記錄紙傳送脈沖
消耗電力	1CH 11VA MAX	2CH 15VA MAX
外形尺寸	364(L)×205(W)×209(D)mm
重量	約5kg	約6kg
附件	筆(紅 KX103KR)5支	筆(紅 KX103KR)5支 筆(黑 KX104KR)5支
	PZ280K(記錄紙(折疊紙)15mm)1個 FCN-361J024-AG (外部信號插頭)1個 肩帶1根 熔斷器1A1個 電源線AC用1根 使用說明書
