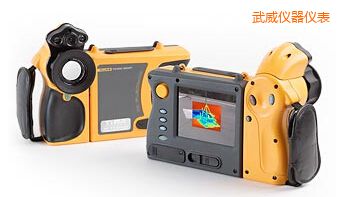

武威紅外熱像儀-TiR3FT-美國FLUKE
Fluke TiR3FT 和 TiR4FT 熱像儀是建筑檢測應用領域內專業人士的絕佳選擇。 所有
Fluke TiR 系列均隨附創新的IR-Fusion® 技術，它可在熱像儀上調整兩個圖像，，以便從任何距離都能看到更加清晰的圖像，從而協助您更好地查明建筑問題。 Fluke TiR 系列熱像儀適用于以下或類似的建筑檢測應用領域：
屋頂檢查
快速、高效地檢測平頂建筑系統中的防潮情況。 在整個屋頂尚未完全破損之前找出損壞部分并及時維修或更換。
節能監測
使用紅外光對民用和商業建筑進行節能監測。 通過紅外光進行掃描，檢查是否存在熱耗損、冷滲透、潮氣入侵、混凝土完整性和通風問題，提高住宅或建筑的熱效率。
防潮
準確檢測墻壁內外、天花板中或鋪有地毯的地板下的潮氣問題。
防止霉變
找出不易于發現的潮濕氣源，有效防止霉變。 紅外掃描是最快、最有效的方式，提供 100% 濕氣探測范圍。
-
業內領先的熱靈敏度（高達 0.05 °C NETD，TiR4），能夠提供卓越的分辨率和超高品質的圖像。
-
通過自動將熱圖像與真實世界相關聯，IR-Fusion®（紅外融合）技術能夠把可見光圖像和熱圖像合二為一，從而更快地找出可疑區域。 所有型號均附帶 IR-Fusion 技術。
-
180° 活動鏡頭非常適合在難以接近的環境中進行查看。
-
寬大的 5 英寸高分辨率、高對比度顯示屏。
-
Vanadium Oxide 焦平面陣列（320
x 240 像素）和具有一指通連續聚焦功能的 20 毫米鍺鏡頭提供出色的圖像分辨率。
-
SmartView™ 專業報告撰寫軟件可以快速、簡單地生成包含豐富圖像分析數據的定制報告，并且產品享受終生免費更新。
-
直觀的照相機屏顯 Windows CE 界面，操作非常方便。
|
TiR系列*
|
|
成像性能
|
氧化釩探測器尺寸：320 x 240 - TiR3，TiR4
視場(FOV)：23o水平x 17o垂直
空間分辨率(IFOV)：1.30 mrad – TiR3，TiR4
最小焦距：0.15米
熱靈敏度(NETD)：≤0.05 °C，30 °C時- (50mK)TiR4
≤0.07 °C，，30 °C時- (70mK)TiR3
對焦：SmartFocus：一指通連續聚焦
|
|
溫度性能
|
校準溫度范圍：-20 ˚C至100 ˚C（-4 oF至212 oF）
全面輻射范圍:76,800校準像素
準確度:±2 °C或2%（兩者讀數取較大值）
發射率校正:0.1至1.0（0.01增量）
測量模式:TiR4 -中心點、中心框（區域最小/最大、平均），可移動光點/框，用戶定義的區域/文本注釋，恒溫，自動冷、熱點檢測以及可見彩色超限（上限和下限）警報
TiR3 -中心點、中心框（區域最小/最大）
|
|
圖像演示
|
數字顯示屏:5英寸LCD
視頻輸出:RS170 EIA/NTSC或CCIR/PAL合成視頻
色板:灰色、反灰色、藍紅、高對比、熱金屬、鐵紅、琥珀色和反琥珀色
LCD背光:陽光下可讀彩色液晶顯示屏
|
|
其它
|
隨附軟件:SmartView™
存儲介質:小型閃存卡(1)可以存儲1000多幅紅外圖像
激光指示器:是
內置可見光照相機:是
IR-Fusion:是
照相機上顯示紅外/可見光警報:是
照明設備:是
180o活動鏡頭:是
可選鏡頭:是
基于Windows CE的菜單:是
AutoCapture:是
板載分析功能:是
用戶定義的文本注釋:僅限TiR2和TiR4
保修:2年
|
|
可選鏡頭
|
5 4毫米遠距照相鏡頭:高精度鍺鏡頭
視場(FOV):9o水平x 6o垂直
空間分辨率(IFOV):0.94 mrad
最小焦距:0.6米
10.5毫米廣角度鏡頭:高精度鍺鏡頭
視場(FOV):42o水平x 32o垂直
空間分辨率(IFOV):2.45 mrad - TiR4，，TiR3
4.9 mrad - TiR2
最小焦距:0.3米
|
·
|
機械和一般參數
|
|
工作溫度
|
-10°C至+50°C（14°F至122°F）
|
|
儲存溫度
|
-40°C至+70°C（-40°C至158°F）
|
|
相對濕度
|
操作和存儲10%至95%，無冷凝
|
|
防水防塵：
|
IP54
|
|
重量
|
1.95千克（4.3磅）（含電池）
|
|
照相機尺寸（高x寬x厚）
|
162 x 262 x 101毫米（6.5 x 10.5 x 4.0英寸）
|
|
型號名稱
|
描述
|
|
Fluke TiR3/FT-20
|
IR FLEXCAM BD THERMAL IMAGER WITH IR-FUSION, RADIOMETRIC, 20MM
FPA Size: 160 x 120, IR-Fusion, -20 to
+100C
All models include:
-
Heavy-duty carrying case
-
2 rechargeable battery packs
-
Battery charger
-
AC adapter (not on TiR3)
-
Video cable
-
512 MB compact flash card
-
Compact flash card reader
-
USB cable
-
Neck strap
-
SmartView reporting and analysis software on CD
|
|
Fluke TiR4/FT-20
|
FLEXCAM THERMAL IMAGER WITH IR-FUSION
|
