產品概述

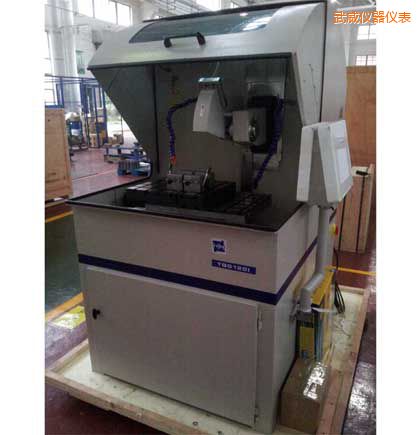

TQG120大型全自動切割機是一種大型自動化的金相切割機。采用西門子可編程控制器，實現切割力與瞬時切割電流最佳匹配，自動保護機器，，自動
復位，具有非常高的可靠性，，強大的控制能力；在人機交互方面采用了觸摸屏；在控制上采用了高精度步進電機。適用于切割各種金屬，非金屬材料的試樣，以便觀
察材料金相、巖相組織。本機切割過程自動化、噪音低、操作簡便，安全可靠，是現代試驗室制作固體材料試樣的重要設備之一。
該產品解決了汽車行業發動機曲軸、車橋切割等復雜異性零件，成功應用在長安福特馬自達發動機公司、北汽福田發動機、一汽發動機、廣汽發動機等高
端用戶群體。公司可根據不同用戶、不同材料、不同切割工藝量身制定各種配方切割片，使你產品使用周期的經濟成本大大降低，，是國內唯一、真正、全面替代進口
產品的高端金相切割設備。
技術參數
|
TQG120全自動金相試樣切割機
|
|
設備尺寸(長×寬×高)
|
1590mm ×1500mm×1850mm
|
|
切割室尺寸
|
680mm ×1030mm
|
|
適用尺寸
|
最大φ160 mm
|
|
最大矩形切割能力（寬×高）
|
220mm×120mm
|
|
切割速度
|
0.005-10mm/s內可調
|
|
砂輪片尺寸
|
外徑φ450 mm×內徑φ32mm× 厚度3.2mm
|
|
主軸電機功率
|
7.5KW以上
|
|
冷卻箱容量
|
120L以上，液位視窗便于觀察冷卻液消耗量。
|
|
工作臺橫向移動距離
|
X軸，最大距離300mm
|
|
砂輪縱向進給
|
Y軸，在前后方向進給行程最大200mm。
|
|
主軸垂直運動長度
|
Z軸：最大移動距離大于200mm
|
|
砂輪進給移動速度
|
0~10mm/s
|
|
移動距離精度
|
0.005mm
|
|
進給電機功率
|
1kw以上
|
|
垂直動作電機功率
|
0.4kW或更多
|
|
夾緊虎鉗
|
快速夾緊式（手動）
|
|
虎鉗動作
|
X軸最大距離200mm
|
|
切割臺尺寸（X×Y）
|
500mm×350mm
|
|
電源
|
380V 50HZ
|
