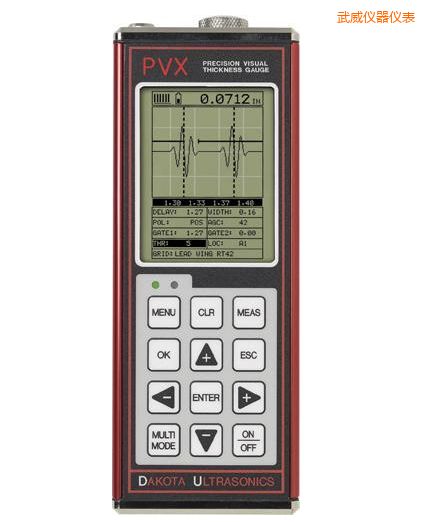

A/B掃描測厚儀PVX

帶A/B掃描功能的精密超聲波測厚儀PVX

主要特點

¨ 可調方波脈沖可滿足高分辨率和穿透深度等方面的要求
¨ 具有多種視場選擇，包括射頻顯示、檢波、時基B-掃描和大尺寸數顯
¨ 時基B-掃描顯示被測材料的斷面，常用于顯示被測材料底面的輪廓
¨ 分辨率可調
¨ 可選配多種單晶探頭，超聲波測厚儀用途，應用于不同的用途
¨ 內置AGC硬件的增益用于多回波和穿透涂層的測量
¨ 一點和兩點校準方式，或從材料列表中選擇聲速
¨ 16個出廠設置和48個用戶自定義的設置
¨ PVX具有字母數字存儲器，可滿足用戶報告需要
¨ 高速掃描功能每秒可測量32次。將探頭從被測材料移開時，將顯示掃描測量的最小值
¨ PVX具有上下限視聽報警功能
¨ 利用搜索功能定位檢測點，自動調整顯示傳送信號進入視場
¨ 可用Windows PC軟件將數據傳送的計算機或從計算機傳送到PVX



測量
界面-回波測量范圍：1.27～25.4mm(鋼)，0.127mm～(塑料)
回波-回波模式測量范圍：1～12.7mm(鋼)
脈沖-回波接觸測量范圍：1～254mm(鋼)，0.254～(塑料)
回波-回波接觸測量范圍：25.4～76.2mm(鋼，穿過涂層測量)
分辨率：0.01mm/0.001mm
聲速范圍：1250～9999m/s
單位：公制或英制

顯示
顯示屏：VGA灰色顯示，240x160象素，可視區62x45.7mm，EL背光
A-掃描：檢波+/-(缺陷視場)，RF(全波視場)
B-掃描：穿過斷面視場，顯示速度為每一屏15秒
大數字顯示：標準厚度顯示，10mm高
厚度條形掃描：每秒6個讀數，在B-掃描和大數字顯示中可見

超聲波參數
測量模式：脈沖-回波模式，界面-回波模式，回波-回波
脈沖：可調方波脈沖
接收：根據模式在40dB范圍內選擇手動或AGC增益控制

數據處理
內置存儲器：可存儲12000個存儲頁(字母數字存儲)
輸出：雙向RS232接口，Windows PC界面軟件

功能
設置：16個出廠設置和48個用戶自定義設置
閘門：接觸模式單閘門，界面-回波模式單閘門、回波-回波模式單閘門，閘門可調
測量模式：根據用途可選多種測量模式
報警模式：上下限視聽報警
快速掃描模式：每秒32個讀數，超聲波測厚儀圖片，當探頭離開時顯示最小值

其他
電源：3節5號電池，ge超聲波測厚儀，可用150小時，電池電量顯示
自動關機：無操作5分鐘后自動關機
鍵盤：12個觸摸鍵
外殼：擠壓鋁機殼，底蓋用鍍鎳鋁板加密封墊封裝
工作溫度：-10～60℃
尺寸重量：63.5x165x31.5mm，含電池385g
