項 目

單 位

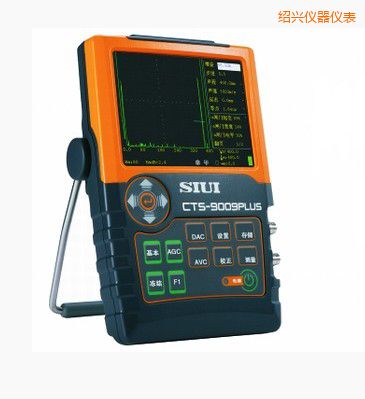

CTS-9009PLUS技 術 數 據

衰減器誤差

dB

每12dB ± 1dB

垂直線性誤差

%

≤3

水平線性誤差

%

≤0.5

動態范圍

dB

≥30

探傷靈敏度余量

dB

≥70（2.5Z20N探頭）

遠區分辨力

dB

≥26

電噪聲電平

%

≤10（1 ~ 4MHz）

等效輸入噪聲

V/√Hz

＜80×10-9

工作頻率范圍

MHz

0.5 ~ 20，11檔可調

脈沖重復頻率

Hz

20 ~ 2000，探傷機，步進20Hz

脈沖電壓

V

50～500可調

脈沖寬度

ns

尖脈沖或方波，超聲波探傷儀翻譯，方波寬度51～850ns可調

CTS-9009PLUS薄板分辨力

mm

≤3（5C10N探頭）

CTS-9009PLUS探測范圍

mm

0 ~ 13000（鋼縱波）

脈沖移位

mm

-10 ~ 1000（鋼縱波）

探頭零點

μs

0 ~ 200

CTS-9009PLUS材料聲速

m/s

300 ~ 15000

阻尼

Ω

25、75 、200、1000四檔可調

抑制

%

0 ~ 80

檢波方式

負向檢波/正向檢波/雙向檢波/濾波

增益調節

dB

0 ~ 110：分0.5/2/6/12步進調節

DAC功能

用于制作、設置和應用DAC曲線

AVG功能

用于制作、設置和應用AVG曲線

截圖功能

將儀器屏幕存為圖片并輸出到U盤中

轉存功能

通過USB接口把儀器內部數據集轉存到U盤中

閘門

閘門方式：off/進波/失波/測量

存儲

500組數據集，包括儀器設置、探傷狀態和回波圖形等

支持從U盤導入探傷數據

自動增益功能

使閘門內回波幅度自動調節到指定幅度

幅度設置：40%/50%/60%/70%/80%/90%/100%

峰值記憶功能

顯示波形包絡

峰值回波功能

記錄包含最高回波的回波波形

凍結功能

凍結屏幕波形

自動校正功能

用于校正材料聲速與探頭零點，校正模式：聲速+零點/聲速/零點

角度測量功能

用于測量探頭角度

網絡投影功能（選）

通過網絡在PC軟件上顯示與儀器一致的畫面

自動凍結（選）

A/B閘門內信號超過閘門電平后自動凍結

頻譜顯示（選）

顯示A閘門起始位置以后50mm內的信號頻譜，金屬探傷儀，快捷掌握探頭的波形、頻譜和中心頻率

TCG（選）

由DAC曲線轉換而來，并根據DAC曲線對回波幅度進行補償，汕超公司，使不同聲程而大小相同的人工反射體的回波幅度一致

網絡通信（選）

通過網絡與儀器實現雙向通信

SY/T 4109標準（選）

符合“SY/T 4109石油天然氣鋼質管道無損檢測”的 DAC曲線標準

語言

中/英/日/西班牙/法/德/俄

顯示屏

高亮度5.7″彩色TFT液晶顯示屏，640× 480像素

工作時間

h

≥7

工作電壓

V

9 ~ 12（外部直流電源），6.4 ~ 8.4（電池）

工作溫度

℃

-10 ~ 40

重量

Kg

約1.25（含電池）

尺寸

mm

152 × 240 × 52（寬×高×深）
