設備概述：

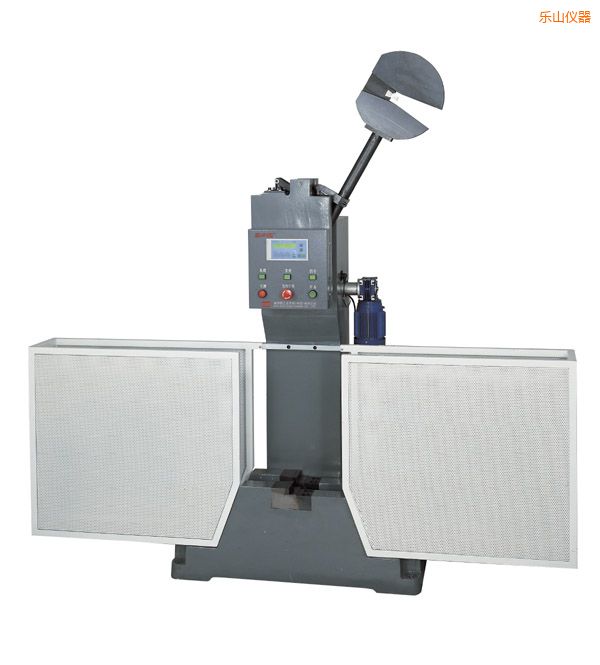

ZBC3000系列金屬擺錘沖擊試驗機是舊式金屬大擺錘的改進機型，本機一改傳統機型的一些固有缺陷，枕頭沖擊強度試驗機，同時吸收傳統機型以及ZBC2000系列的一些精華，進一步提高了設備的可靠性與穩定性。該系列也是對金屬材料在動負荷下抵抗沖擊性能進行檢測的儀器，能連續和大量地做金屬沖擊試驗，并顯示沖擊吸收功、沖擊韌性、擺錘的旋轉角度及打印試驗報告（指針式不具備這幾個功能）等。是金屬材料生產廠家、質檢部門必備的檢測儀器，塑膠沖擊試驗機，也是科研單位進行新材料研究不可缺少的測試儀器。該機型不能配備自動送樣裝置，擺hy錘沖擊試驗機，且不具備試樣回收功能。

主要功能：

用于進行金屬夏比沖擊試驗，得出金屬試樣的沖擊吸收功。

主要特點：

1:采用高精度軸承，軸承摩擦力小，微機半自動沖擊試驗機，空擺沖擊吸收功小于0.3%。

2:采用標準雙級減速機替代老式擺錘復雜的傳動系統，效率高，徹底避免傳動故障。

3:掛擺裝置采用緩沖設計，避免了掛擺時的沖擊及對它可能造成的損傷，擺錘落角恒久不變。

4:擺軸采用簡支梁方式支承，結構簡單，加工精度高。

5:圓形擺體設計，有效降低了風阻。沖擊刀采用螺釘緊固楔形壓塊安裝，沖擊試驗機 文章，更換簡單方便。高剛性插頭及擺桿，微機控制擺錘沖擊試驗機，防止擺錘在沖擊完試樣后在軸向和徑向上的抖動。

6:采用工業用PLC控制系統控制擺錘動作，高精度的旋轉編碼器來獲取擺錘的實時位置，氣體式冷熱沖擊試驗機，系統穩定、可靠，數據準確。（指針式除外）

7:中文文本顯示器可實時顯示擺錘角度和試驗結果，方便的輸入各種參數，擺錘沖擊試驗機，操作簡單。（指針式除外）

滿足標準：

1.          GB/T 3808-2002 《擺錘式?jīng)_擊試驗機的檢驗》

2.          GB/T 229-2007 《金屬夏比缺口沖擊試驗方法》

3.          JJG 145-2007 《擺錘式?jīng)_擊試驗機》

4.          ASTM E23-02a《金屬材料缺口試樣標準沖擊試驗方法》（配美標擺時才滿足）

5.          ISO148-1998《Metallic materials – Charpy pendulum impact test》

應用行業：

計量質檢；冶金鋼鐵；機械制造；高等院校；科研實驗所；商檢仲裁、技術監督部門；其它行業。

原裝配置：

主機1臺、防護罩一套

可拓展配置：

150J擺錘、300J擺錘、450J擺錘、低溫裝置

技術參數：

1.          最大沖擊能量：150J、300J、450J

2.          擺錘力矩(沖擊常數)：80.3848 N·m、160.7695 N·m、241.1543 N·m

3.          角度最小分辨力：0.1°

4.          擺錘預揚角：150°

5.          擺錘中心至沖擊點(試樣中心)距離：750mm

6.          沖擊速度：5.2m/s

7.          試樣支座跨距：40mm

8.          試樣支座端部圓弧半徑：2.5mm

9.          試樣支座支承面前傾角：0°

10.       試樣支座支承面后傾角：11°±1°

11.       沖擊刀圓弧半徑：2-2.5mm

12.       沖擊刀夾角：30°

13.       沖擊刀厚度：16 mm

14.       試樣規格(長×寬×高)：  55×10×10mm

            55×10×7.5mm

             55×10×5mm

15.       試驗機外形尺寸(長×寬×高)：1950×575×1460mm

16.       試驗機凈重：600 kg

17.       功率：800W

18.       電源：交流三相五線380V±10%  50Hz

19.       環境條件：周圍環境無腐蝕介質，材料沖擊試驗機，無震動，擺式?jīng)_擊試驗機，無強電磁場干擾．

注：該機地基施工由用戶負責。
