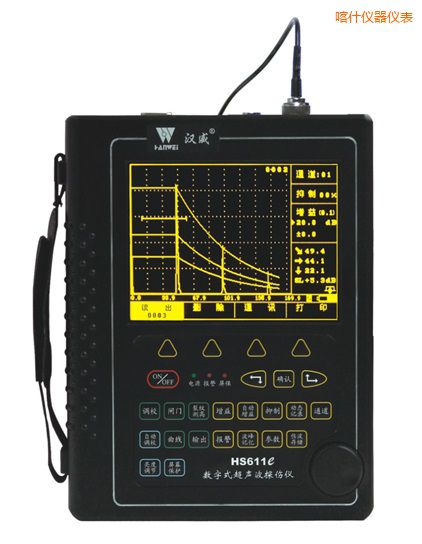

HS611e增強型場致高亮數字超聲波探傷儀 性能特點

A 特優點

超高亮場致顯示器，強光、弱光環境，清晰顯示

數碼飛梭旋鈕，一鍵式操作，技術領先

高性能安保鋰電，模塊插接式，一機兩電兩充，引導潮流

B 發射脈沖

脈沖幅度 分級選擇，設200V、300V、400V，適用探頭范圍廣

脈沖寬度：(100-300)ns 連續調節，匹配不同頻率探頭

阻抗匹配：51Ω、150Ω、200Ω、400Ω，滿足靈敏度及分辨力的不同工作要求

工作方式：?jiǎn)尉�探��，雙晶探傷

C 掃描范圍

零界面入射～14000mm（鋼縱波），按比例調節，連續調節兩種模式。

D 放大接收

硬件實時采樣：150MHz，波形高度保真

檢波方式：全檢波、正、負檢波、射頻波顯示

閘門信號：?jiǎn)伍l門、雙閘門、全屏檢索、閘門內峰值讀數

增值/全自動增益：設0.1dB、2dB、6dB步進值，設波幅高度值全自動增益方式

E 報警

閘門內，超聲波探傷儀型號，曲線內聲光報警及關閉

F 數據存儲

50組快捷選擇探傷參數通道，預先調校好各類探頭與儀器的組合參數，自由設置各行業探傷標準，方便存儲、調用、復驗、打印、通訊傳輸

內存1000幅探傷回波信號及數據，超聲波探傷儀 功率，實現存儲、讀出瀏覽，單幅打印，分組打印，連續打印和通訊傳輸?shù)挠?jì)算機管理

參數附件：全中文設置探傷參數，輸入實時數據，隨機存儲、調用、打印、報告通訊

G 探傷功能

波峰記憶：實時檢索缺陷最高波，標定缺陷最大值

實用AVG：實用AVG曲線、自動換算缺陷φ值(3Nus外)

φ值計算：直探頭鍛件探傷找準缺陷最高波自動換算

動態記錄：檢測實時動態記錄波形，存儲、回放

缺陷定位：實顯水平值L、深度值H、聲程值S

缺陷定量：實顯SL定量值

曲面修正：曲面工件探傷，修正曲率換算

記憶、恢復，實時探傷靈敏度值

H 實時時鐘記錄

實時探傷日期、時間的跟蹤記錄，并存儲

I 控制接口

高速USB、RS232兩種接口提供傳輸打印

J 屏幕保護

開機工作，待機時可使儀器省電，減少開關機次數，延長使用壽命

HS611e 增強型場致高亮數字超聲波探傷儀 技術參數

脈沖強度：200V、300V、400V三檔可選

脈沖寬度：100-300ns連續可調

阻抗匹配：51Ω、150Ω、200Ω、400Ω四檔可選

工作方式：?jiǎn)尉�探��、雙晶探傷

掃描范圍：零界面入射～ 14000mm鋼縱波

采樣頻率/位數：150MHz/8bits

檢波方式：全檢波、正、負檢波、射頻波顯示

工作頻率：0.5-4MHz、2-8MHz、10MHz、2MHz-20MHz

各頻段噪聲電平：  ＜ 80×10-9V/Hz1/2

增益調節：110dB（0.1dB、2dB、6dB步進，全自動調節）

聲速范圍：（100 ～ 20000）m/s

動態范圍：≥ 30dB

垂直線性誤差：≤ 3%

水平線性誤差：≤ 0.1%

分辨力：＞40dB（5N14）

靈敏度余量：＞62dB（深200mmΦ2平底孔）

數字抑制：（0 ～ 80）%，數字超聲波探傷儀，不影響線性與增益

電源、電壓：直流（DC）7.2V±10%；交流（AC）220V±10%

工作時間：連續工作4小時以上（鋰電池供電）

環境溫度：（-10 ～ 40）℃（參考值）

相對濕度：（20 ～ 95）% RH

外型尺寸：205 x 138 x 65（mm）

重量：整機含內置電池1.4kg
