喀什增強型數字真彩超聲波探傷儀-HS610e-武漢中科
經典機型全國無損檢測人員資格培訓考核合作專用機

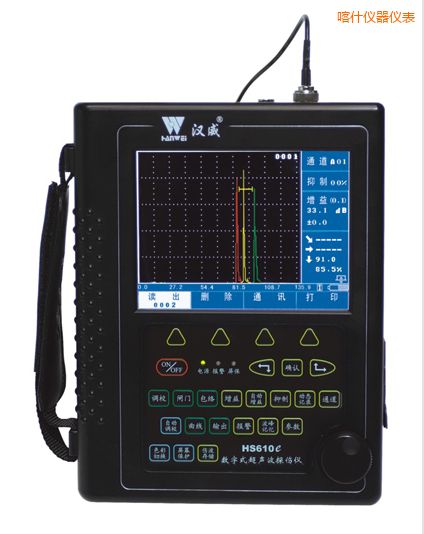

HS610e 增強型數字真彩超聲波探傷儀 性能特點：
A 特優點
全數字，真彩顯示器，根據環境選擇背景色、亮度值自由設定，領潮國內應用技術
數碼飛梭旋鈕，一鍵式操作
高性能安保鋰電，模塊插接式，一機兩電兩充，引導潮流
B 發射脈沖
脈沖幅度：分級選擇，設200V、300V、400V，適用探頭范圍廣
脈沖寬度：(100-300)ns連續調節，匹配不同頻率探頭
阻抗匹配：51Ω、150Ω、200Ω、400Ω，滿足靈敏度及分辨力的不同工作要求
工作方式：?jiǎn)尉絺�，雙晶探傷
C 掃描范圍
零界面入射～14000mm（鋼縱波），按比例調節，連續調節兩種模式。
D 放大接收
硬件實時采樣：150MHz，波形高度保真
檢波方式：全檢波、正、負檢波、射頻波顯示
閘門信號：?jiǎn)伍l門、雙閘門、全屏檢索、閘門內峰值讀數
增值/全自動增益：設0.1dB、2dB、6dB步進值，設波幅高度值全自動增益方式
E 報警
閘門內，曲線內聲光報警及關閉
F 數據存儲
50組快捷選擇探傷參數通道，預先調校好各類探頭與儀器的組合參數，超聲波探傷儀上海，自由設置各行業探傷標準，數字式超聲波探傷儀價格，方便存儲、調用、復驗、打印、通訊傳輸
內存1000幅探傷回波信號及數據，實現存儲、讀出瀏覽，單幅打印，分組打印，連續打印和通訊傳輸?shù)挠?jì)算機管理
參數附件：全中文設置探傷參數，輸入實時數據，超聲波探傷儀探頭價格，隨機存儲、調用、打印、報告通訊
G 探傷功能
波峰記憶：實時檢索缺陷最高波，標定缺陷最大值
實用AVG：實用AVG曲線、自動換算缺陷φ值(3Nus外)
φ值計算：直探頭鍛件探傷找準缺陷最高波自動換算
動態記錄：檢測實時動態記錄波形，存儲、回放
缺陷定位：實顯水平值L、深度值H、聲程值S
缺陷定量：SL定量值實時讀出
缺陷定性：通過包絡波形，人工經驗判斷
曲面修正：曲面工件探傷，修正曲率換算
距離補償：厚工件遠距離探傷實時補償，避免漏檢小缺陷
H 實時時鐘記錄
實時探傷日期、時間的跟蹤記錄，并存儲
I 控制接口
高速USB、RS232兩種接口提供傳輸打印
J 屏幕保護
待機時關閉屏幕可使儀器省電，減少開關機次數，延長儀器使用壽命
HS610e 增強型數字真彩超聲波探傷儀 技術參數：
脈沖強度：200V、300V、400V三檔可選
脈沖寬度：100-300ns連續可調
阻抗匹配：51Ω、150Ω、200Ω、400Ω四檔可選
工作方式：?jiǎn)尉絺�、雙晶探傷
掃描范圍：零界面入射～ 14000mm鋼縱波
采樣頻率/位數：150MHz/8bits
檢波方式：全檢波、正、負檢波、射頻波顯示
工作頻率：帶寬可選：0.5-4MHz、2-8MHz、10MHz、2MHz-20MHz
各頻段噪聲電平： ＜ 80×10-9V/Hz1/2
衰減器精度：＜ ±1dB/12dB
增益調節：110dB（0.1dB、2dB、6dB步進，全自動調節）
聲速范圍：（100 ～ 20000）m/s
動態范圍：≥ 30dB
垂直線性誤差：≤ 3%
水平線性誤差：≤ 0.1%
分辨力：＞40dB（5N14）
靈敏度余量：＞62dB（深200mmΦ2平底孔）
數字抑制：（0 ～ 80）%，不影響線性與增益
電源、電壓：直流（DC）7.2V±10%；交流（AC）220V±10%
工作時間：連續工作5小時以上（鋰電池供電）
環境溫度：（-10 ～ 40）℃（參考值）
相對濕度：（20 ～ 95）% RH
外型尺寸：220 x 175 x 55（mm）
重量：整機含內置電池1.4kg
