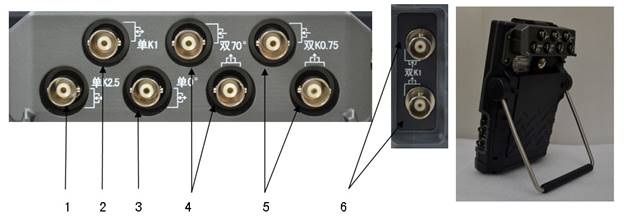

編號

接口

檢測部位

1

單K2.5

從軌頭踏面或軌頭側面對軌頭進行掃查（單K2.5軌頭頂面通道時），非金屬探傷儀，以及從軌底斜面上對軌底部位進行掃查（單K2.5軌腳面通道時）

2

單K1

從軌頭踏面對軌頭、軌腰直至軌底進行掃查（單K1軌頭頂面通道時）

3

 單0°

從軌頭踏面對軌頭、軌腰直至軌底進行掃查（單0°軌頭頂面通道時）

4

 雙70°

單體雙70°探頭用于從軌頭踏面或軌頭側面對軌頭進行掃查（雙70°軌頭通道時）；該對插座也用于定義為雙K1軌頭側面，金屬板材超聲板波探傷方法，對軌頭進行K型掃查（雙K1軌頭側面通道時）

5

雙K0.75

從軌頭踏面對軌腰進行串列式掃查（雙K0.75串列軌腰通道時）

6

雙K1

從軌底側面對軌底部位進行K型掃查（雙K1軌底側面通道時）

項  目

單  位

技  術  數  據

垂直線性誤差

%

≤3

衰減器誤差

dB

每12 ±1

動態范圍

dB

≥32

電噪聲電平

%

≤10（頻帶：1~5MHz）

探傷靈敏度余量

dB

≥65（2.5Z20N探頭）

薄板分辨力

mm

≤3（5C10N 探頭）

遠區分辨力

dB

≥26

水平線性誤差

%

≤0.5

探測范圍

mm

0 ~ 13000（鋼縱波）

脈沖移位范圍

mm

-10 ~ 1000 (鋼縱波)

材料聲速

m/s

400 ~ 15000

探頭零點范圍

μs

0 ~ 200

增益調節

dB

范圍：0 ~ 110； 調節檔位：0.5 / 2 / 6 / 12

工作頻率

MHz

1 ~5 / 0.5 ~8

發射方式

弱 / 強

阻尼

低 / 高

抑制

%

0 ~ 80

檢波方式

負向檢波 / 正向檢波 / 雙向檢波 / 濾波 /RF

重復頻率

Hz

分10檔可調（20 ~ 500Hz可調， 但受探測范圍、材料聲速、脈沖移位、探頭零點等限制)

存儲

500組數據集，數字式超聲波探傷儀，包括儀器設置、探傷狀態和回波圖形等

短片錄制

短片錄制功能（包括A掃及焊縫標記圖）。上位機短片回放。可選內部保存或U盤保存。

焊縫B顯標記圖

用于在鋼軌焊縫截面圖上對報警信號進行分布情況的標識標記。包括自動標記和手動標記。

自動增益功能

使閘門內回波幅度自動調節到指定幅度
幅度設置：40% / 50% / 60% / 70% / 80% / 90% / 100%

閘門

1個測量報警閘門
閘門方式：off / 進波 / 失波
閘門起位：0~109%
閘門寬度：1~109%
閘門電平：10~90%

報警器

off / on，啟用和關閉蜂鳴器報警聲

自動校正功能

用于校正材料聲速與探頭零點
校正模式：聲速+零點

角度測量功能

用于測量探頭角度

DAC功能

用于制作、設置和應用DAC曲線

PAC功能

在基于編碼器的串列/K型掃查時，渦流探傷儀，對焊縫不同位置的相同當量信號進行增益補償，汕超官網，實現各位置相同當量的反射信號接近相同的檢測靈敏度。

轉存功能

通過USB接口把儀器內部數據集轉存到U盤中

數據存儲器

內置SD 卡（4G）

顯示屏

5.7"高亮度TFT液晶顯示屏 320×240像素

回出廠設置功能

恢復儀器設置到出廠狀態

電源

適配器或鋰電池
適配器：交流輸入100V~240V，直流輸出：DC 12V
電池：6.4V ~ 8.4V

電池工作時間

h

≥6（與背景光亮度有關）

工作溫度

℃

－20 ~ +50

重量

kg

約1.4（含電池）

尺寸

mm

152 × 240 × 68  (寬×高×深)
