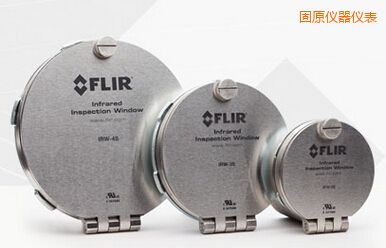

FLIR紅外窗口特性

• 安裝簡單 – 只需鉆取一個孔，而且只需擰緊一顆FLIR PIRma-Lock™環形螺母；所用設計與使用標準美國沖切工具的管道接頭相同。
• PIRma-Lock™可靠性高 – 經過實踐的真正自鎖螺母技術使得FLIR紅外窗口能夠先完成鎖環和紅外窗口的自接地，，其齒面與面板內部緊緊咬合。
• 即用鉸鏈蓋 – 紅外窗口的簡易下翻蓋（配有集成式設備ID標簽）被永久性固定，因此，它不會掉落、配錯或者丟失。
• 寬波段傳輸 – 透明鏡頭支持短波/中波/長波紅外熱像儀、目視檢測和疊加技術等；確保帶集成燈的FLIR熱像儀能夠捕捉視頻文件
• 不銹鋼選項 – 不銹鋼柜不存在金屬問題以外的其它問題，，增加了防腐性能以及對嚴苛或者外部環境的耐受性。

尺寸參數	2” FLIR 紅外窗口 - IRW-2C	3” FLIR 紅外窗口 - IRW-3C	4” FLIR 紅外窗口 - IRW-4C
一般參數
NEMA 環境類型	4/12類（室外/室內）
最高工作溫度	260°C
光纖規格
光學元件直徑	50mm	75mm	95mm
光圈直徑	45mm	69mm	89mm
光圈面積	1590mm2	3739mm2	6221mm2
窗口厚度	2mm
最高光學溫度	1355.6°C (2474°F)
電壓范圍	任意
主體材料	陽極化鋁
總高度	85.5mm	107.4mm	136.5mm
總寬度	73mm	99mm	127.44mm
總厚度	25.5mm	26.86mm	29.25mm
實際所需孔徑（標稱）	60.3mm	88.9mm	114.3mm
Greenlee沖孔器	76BB	739BB	742BB
寬波段紅外——短波、中波&長波	x	x	x
可見光光譜	x	x	x
畫中畫和疊加圖像混合	x	x	x
額定值和測試
美國保險商實驗室 (UL 50V)	x	x	x
UL 50	4/12類
CSA認證	x	x	x
弧閃測試，IEC 62271-200 (KEMA)	60Hz下為5kV，63kA（循環30次時）
IP等級，IEC 60529 (TUV)	IP67
振動測試，IEC 60068-2-6 (TUV)	抗100 m/s^2振動
濕度測試，IEC 60068-2-3 (TUV)	抗?jié)裥詷O好
機械測試，，ANSI/IEEE C37.20.2 section A3.6 (TUV)	耐沖擊且承重性好的蓋板
最大拔出力	657 kg (1450 lbs)	1655 kg (3650 lbs)	1678 kg (3700 lbs)
其它
保修	在產品壽命期內針對制造缺陷提供有限保修承諾

使用中的FLIR紅外窗口

FLIR紅外窗口安裝
