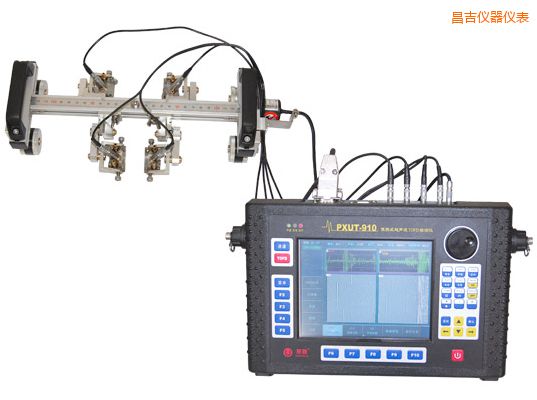

通道數
|
8個接口，超聲波探傷儀原理，最多連接8個探頭
|
|
脈沖類型
|
負方波脈沖（脈沖寬度可調）
|
|
脈沖前沿
|
<8ns
|
|
脈沖寬度
|
50~1000ns連續可調 (10ns步長)
|
|
重復頻率
|
每通道范圍100～1000Hz可調
|
|
檢波方式
|
硬件檢波
|
|
采樣頻率
|
100MHz/200MHz
|
|
頻帶寬度(-6dB)
|
0.5~5MHz、2~10MHz、4~15MHz、0.5~30MHz（寬帶）
|
|
波形顯示方式
|
射頻波、全波、正半波、負半波，F(xiàn)FT頻譜
|
|
聲速范圍
|
300～20000m/s
|
|
聲程范圍
|
5.12～10000μs
|
|
延時范圍
|
0～1000μs
|
|
觸發方式
|
編碼器觸發（最大分辨率0.25mm，支持雙路編碼器）
時間觸發（最大分辯率5ms）
|
|
等效輸入噪聲
|
40×10-9V/√Hz
|
|
衰減精度
|
< ±1dB/20dB
|
|
發射脈沖后盲區
|
< 2μs
|
|
成像模式
|
根據儀器的設置和掃查方式顯示常規探頭彩色B掃、TOFD探頭B掃、D掃等圖像
|
|
記錄方法
|
原始數據完全記錄，四川超聲波探傷儀，采樣深度4096點
|
|
掃查長度
|
單次掃查0.01～2m可調，連續掃查長度大于1500m
|
|
工作模式
|
單通道/多通道脈沖反射法檢測；單通道/多通道TOFD檢測；脈沖反射法與TOFD聯合檢測
|
|
在線數據分析
|
多通道A掃波形同時回放
多通道數據全局圖像瀏覽、通道選擇細節縮放觀察
缺陷長度、深度、高度等尺寸參數的多通道聯合定量分析
|
|
離線數據分析
|
多通道A掃波形同時回放
多通道數據全局圖像瀏覽、通道選擇細節縮放觀察
缺陷長度、深度、高度等尺寸參數的多通道聯合定量分析
合成孔徑聚焦（SAFT）
|
|
數據報告
|
可根據4730.10標準報告格式生成檢測報告
|
|
內存
|
1 GB（可升級）
|
|
閃存[CF]
|
4GB（可升級）
|
|
接口
|
LAN、VGA、USB2.0
|
|
顯示
|
6.5″高亮度真彩色高分辨率 1024×768像素LCD觸摸屏
|
|
控制
|
觸摸屏、前面板鍵盤、多功能旋鈕
|
|
兼容外部設備
|
USB鍵盤鼠標，超聲波探傷儀精度，通過USB或LAN連接打印機/PC，VGA外接顯示器/投影儀
|
|
電源
|
14.4V鋰離子電池組，6.6AH工作時間>6小時，外接19V適配器
|
|
尺寸
|
277（寬）×183（高）×72（厚）mm（含電池）
|
|
重量
|
2.41 kg（含電池）
|
