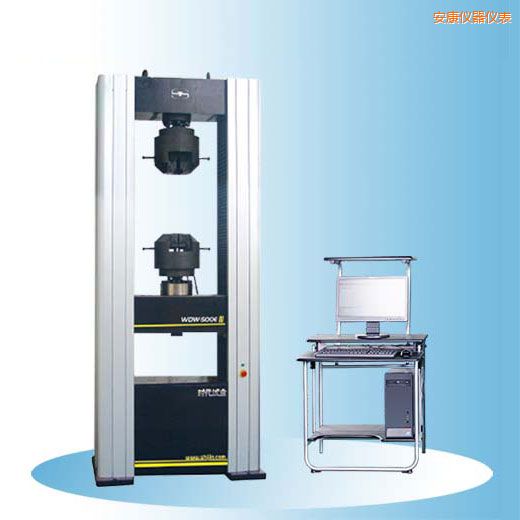

WDW-500E/600E微機控制電子萬能試驗機采 用雙空間結構、鋁合金外罩，上空間拉伸、下空間壓縮及彎曲。電子萬能試驗機主機部分由導向立柱、上橫梁、中橫梁、工作臺組成落地式框架，傳動部分安裝在工 作臺下部，負荷傳感器安裝在中橫梁上面，外罩包住導向立柱和滾珠絲杠副。交流伺服電機通過精密減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉 伸輔具（或壓縮、彎曲等輔具）上下移動，實現對試樣的加荷與卸載。該結構保證機架具有足夠的剛度，同時實現高效、平穩傳動。主機關鍵件在加工中心上加工， 保證了整機的幾何精度，采用E5級滾珠絲杠副提高了整機的傳動精度。

   1.交流伺服驅動器和交流伺服電機，性能穩定、可靠，調速比可達1：100000。

   2.具有過載、過流、過壓、位移上下限位和緊急停止等保護功能。

   3.電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干擾能力強，，保證了控制的穩定性，試驗數據準確性。
