熱電偶 |
|
| 型 號：5SRTC |
| 品 牌：美國OMEGA |
技術指標：連接器本身耐溫攝氏220度(華氏425度)
|
 |
阿拉爾熱電偶-5SRTC-美國OMEGA
◎ 現有新型聚酰亞胺絕緣材料(所有型號！)
◎ 分度號：J、K、T、E
◎ 以高精度導線制成
◎ 有20、24、30、36 AWG 可供選擇(SRTC系列)
◎ 30與36AWG導線，以 PFA Teflon 絕緣。耐溫攝氏260度(華氏500度)
◎ 30AWG導線，以玻璃絲編織帶絕緣。耐溫攝氏480度(華氏900度)
◎ 標準長度：1米和2米(36英寸和72英寸)
◎ 每包裝5個，方便使用
◎ 壓塑小型連接器并有線軸
◎ 連接器本身耐溫攝氏220度(華氏425度)
◎ 以PFA 鐵氟龍(PFA Teflon)、聚酰亞胺(Kapton)、或玻璃絲編織帶(Glass Braid)絕緣 |
| 5LSC 系列 - 絕緣熱電偶，帶有線軸帽的標準連接器 |
| |
| 型號 |
AWG 線規 |
直徑 mm(in) |
絕緣材料 |
| 5LSC-GG-(*)-20-(**) |
20 |
0.81 (0.032) |
玻璃絲編織帶 |
| 5LSC-GG-(*)-24-(**) |
24 |
0.51 (0.020) |
玻璃絲編織帶 |
| 5LSC-TT-(*)-20-(**) |
20 |
0.81 (0.030) |
鐵氟龍 |
| 5LSC-TT-(*)-24-(**) |
24 |
0.51 (0.020) |
鐵氟龍 |
| 5LSC-KK-(*)-20-(**) |
20 |
0.81 (0.032) |
聚酰亞胺 |
| 5LSC-KK-(*)-24-(**) |
24 |
0.51 (0.020) |
聚酰亞胺 |
* 填入分度號 J, K,T, 或 E.
**填入長度, 如需1米請?zhí)钊搿?6”，，如需2米請?zhí)钊搿?2” |
| 5SC 系列 - 絕緣熱電偶，帶有線軸帽的小型連接器 |
| |
| 型號 |
AWG 線規 |
直徑 mm(in) |
絕緣材料 |
| 5SC-GG-(*)-30-(**) |
30 |
0.25 (0.010) |
玻璃絲編織帶 |
| 5SC-TT-(*)-30-(**) |
30 |
0.25 (0.010) |
鐵氟龍 |
| 5SC-TT-(*)-36-(**) |
36 |
0.13 (0.005) |
鐵氟龍 |
| 5SC-TT-(*)-40-(**) |
40 |
0.076 (0.003) |
鐵氟龍 |
| 5SC-KK-(*)-30-(**) |
30 |
0.25 (0.010) |
聚酰亞胺 |
* 填入分度號 J, K,T, 或 E.
**填入長度, 如需1米請?zhí)钊搿?6”，如需2米請?zhí)钊搿?2” |
| 5LRTC 系列 - 絕緣熱電偶，不帶線軸帽的標準連接器 |
| |
| 型號 |
AWG 線規 |
直徑 mm(in) |
絕緣材料 |
| 5LRTC-GG-(*)-20-(**) |
20 |
0.81 (0.032) |
玻璃絲編織帶 |
| 5LRTC-GG-(*)-24-(**) |
24 |
0.51 (0.020) |
玻璃絲編織帶 |
| 5LRTC-TT-(*)-20-(**) |
20 |
0.81 (0.030) |
鐵氟龍 |
| 5LRTC-TT-(*)-24-(**) |
24 |
0.51 (0.020) |
鐵氟龍 |
| 5LRTC-KK-(*)-20-(**) |
20 |
0.81 (0.032) |
聚酰亞胺 |
| 5LRTC-KK-(*)-24-(**) |
24 |
0.51 (0.020) |
聚酰亞胺 |
* 填入分度號 J, K,T, 或 E.
**填入長度, 如需1米請?zhí)钊搿?6”，如需2米請?zhí)钊搿?2” |
| 5SRTC 系列 -絕緣熱電偶，不帶線軸帽的小型連接器 |
| |
| 型號 |
AWG 線規 |
Dia. mm(in) |
Insulation |
| 5SRTC-GG-(*)-20-(**) |
20 |
0.81 (0.032) |
玻璃絲編織帶 |
| 5SRTC-GG-(*)-24-(**) |
24 |
0.51 (0.020) |
玻璃絲編織帶 |
| 5SRTC-GG-(*)-30-(**) |
30 |
0.25 (0.010) |
玻璃絲編織帶 |
| 5SRTC-TT-(*)-20-(**) |
20 |
0.81 (0.032) |
鐵氟龍 |
| 5SRTC-TT-(*)-24-(**) |
24 |
0.51 (0.020) |
鐵氟龍 |
| 5SRTC-TT-(*)-30-(**) |
30 |
0.25 (0.010) |
鐵氟龍 |
| 5SRTC-TT-(*)-36-(**) |
36 |
0.13 (0.005) |
鐵氟龍 |
| 5SRTC-TT-(*)-40-(**) |
40 |
0.076 (0.003) |
鐵氟龍 |
| 5SRTC-KK-(*)-20-(**) |
20 |
0.81 (0.032) |
聚酰亞胺 |
| 5SRTC-KK-(*)-24-(**) |
24 |
0.51 (0.020) |
聚酰亞胺 |
| 5SRTC-KK-(*)-30-(**) |
30 |
0.25 (0.010) |
聚酰亞胺 |
* 填入分度號 J, K,T, 或 E.
**填入長度, 如需1米請?zhí)钊搿?6”，，如需2米請?zhí)钊搿?2” |

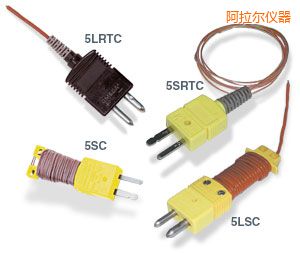

| OMEGA提供各種各樣的熱電偶。各型號均有標準連接器(圓針)和小型連接器(平針)可供選擇. OMEGA還擁有獨特的線軸帽設計，以方便地容納過長的熱電偶線。 |
| 訂貨 (請用此表下面的產品號配置表來配置您所需要的產品) |
| 產品號 |
產品描述 |
| 5LSC最流行的產品號范例, 請用此表下面的產品號配置表來購買其它配置 |
| 5LSC-GG-J-24-36 |
標準大小連接器, J型熱電偶, 玻璃絲編織帶絕緣, 24AWG, 長度36英寸, 每袋5個 |
| 5LSC-GG-K-20-72 |
標準大小連接器, K型熱電偶, 玻璃絲編織帶絕緣, 20AWG, 長度72英寸, 每袋5個 |
| 5SC最流行的產品號范例, 請用此表下面的產品號配置表來購買其它配置 |
| 5SC-TT-K-30-36 |
小型連接器，帶線軸帽， K型熱電偶, 鐵氟龍絕緣, 30AWG, 長度36英寸, 每袋5個 |
| 5SC-TT-K-40-36 |
小型連接器，帶線軸帽， K型熱電偶, 鐵氟龍絕緣, 40AWG, 長度36英寸, 每袋5個 |
| 5LRTC最流行的產品號范例, 請用此表下面的產品號配置表來購買其它配置 |
| 5LRTC-GG-E-20-36 |
標準大小連接器， E型熱電偶, 玻璃絲編織帶絕緣, 20AWG, 長度36英寸, 每袋5個 |
| 5LRTC-GG-E-20-72 |
標準大小連接器，， E型熱電偶, 玻璃絲編織帶絕緣, 20AWG, 長度72英寸, 每袋5個 |
| 5SRTC最流行的產品號范例, 請用此表下面的產品號配置表來購買其它配置 |
| 5SRTC-GG-K-24-36 |
小型連接器，K型熱電偶, 玻璃絲編織帶絕緣, 24AWG, 長度36英寸, 每袋5個 |
| 5SRTC-TT-K-24-36 |
小型連接器， K型熱電偶, 鐵氟龍絕緣, 24AWG, 長度36英寸, 每袋5個 |
| 5SRTC-KK-K-24-36 |
小型連接器， K型熱電偶, 聚酰亞胺絕緣, 24AWG, 長度36英寸, 每袋5個 |
|
