阿拉爾時代微機控制電液伺服壓力試驗機-YAW-2000C/3000C-時代儀器

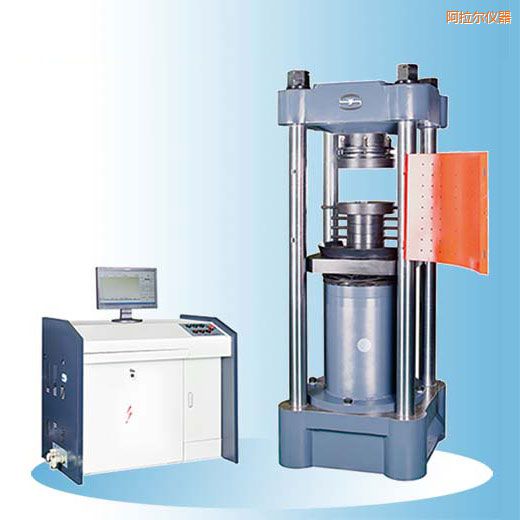

YAW-2000C/3000C微機控制電液伺服混凝土壓力試驗機是一種混凝土抗壓強度專用機。
主機采用四立柱、固定橫梁結構，上壓盤與球面座連接，，用墊塊來調整試驗空間。油缸部分采用雙向伺服液壓缸，具有體積小、重量輕、性能穩定以及回油速度快
等優點�？刂乒癫糠植捎霉鹃_發的一體化油源控制柜，油源部分及強電控制部分安裝在控制柜內部，，整機結構緊湊、外觀整齊。
測控軟件用于微機控制電液伺服混凝土壓力試驗機進行混凝土抗壓強度的試驗，按照相應標準完成實時測量與顯示、實時控制及數據處理、結果輸出及報表打印等各種功能。
GB/T50081-2002《普通混凝土力學性能試驗方法標準》
1.四立柱，固定橫梁，主機剛度大。
2.立柱電鍍，，美觀、不生銹。
3.雙向伺服油缸，回油速度快。
4.一體化油源控制柜，整潔美觀。
|
技術指標/試驗機型號
|
YAW-2000C
|
YAW-3000C
|
|
最大試驗力（kN）
|
2000
|
3000
|
|
力值測量范圍（kN）
|
2%-100%Fn、全程不分檔
|
|
試驗力準確度
|
±1%
|
|
力加載速度（kN/s）
|
2-40
|
|
上下壓盤尺寸
|
φ300
|
|
上下壓盤最大距離
|
410
|
|
活塞行程
|
150
|
|
立柱凈間距
|
460mm*410mm
|
|
活塞位移速度（mm/min）
|
≥50mm/min
|
|
油泵電機功率（kW）
|
5.5
|
|
主機外形尺寸
|
750mm*763mm*1996mm
|
|
油源外形尺寸
|
1100*700*930
|
|
主機質量
|
3000
|
3200
|
